振动台测试仪
时间：2024-11-22 作者：
本系统是依据国家计量检定规程JJG948-1999《数字式电动振动试验系统》和JJG541-2005《落体式冲击试验台》等开发。主要应用于机械振动台、冲击台的计量和检测。可以检测的项目：控制台的检测、正弦振动定频检测、扫频振动检测、随机振动检测、冲击振动检测等。

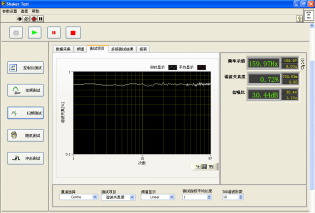

本系统主要由振动台、传感器、CompactDAQ机箱、采集模块和PC组成，CompactDAQ主要负责采集振动台信号，PC负责数据显示、数据分析和处理、数据存储及其报表打印等功能。其系统结构如下图所示：
检测项目 | 检测内容 | |
正弦振动试验 | 频率示值误差、THD（谐波失真度）、台面均匀度、横向振动比、幅值示值误差和稳定性、定振精度等 |
|
随机振动试验 | 加速度功率谱控制动态范围、总均方根值示值误差和带内外之比、功率谱密度示值和控制精度等 |
|
冲击振动试验 | 冲击波形（半正弦、后峰锯齿和梯形波）幅值示值误差、脉冲误差、速度变化量等 |
|
