该系统重点对某型号车辆的变速箱进行8个部分的振动监测和同步转速监测，实时诊断出重要部件的典型故障（齿轮断裂、轴承不平衡的）

主要功能：

1.车辆的状态统计——以图形化的方式，显示每级单位的地图。并根据每台车辆的状态，显示出各级单位下属的所有车辆健康等级的统计饼图以及详细列表。

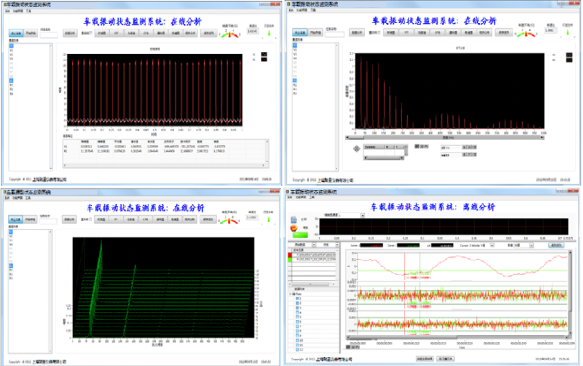

2.车辆状态的实时监测及分析——实时的显示出当前车辆的监测曲线。并实时的显示每个通道的频谱曲线，功率谱曲线，倍频程分析。根据转速对振动信号的重采样后的等角度域曲线，阶次曲线。同时还提供了联合时频分析的结果。

3.车辆状态的录制及回放——在实时监测时，可以对监测到的曲线进行录制，保存在系统的固态硬盘中。然后可以在离线的状态下对录制的文件进行多文件的对比回放，或其它的后续分析。

4.车辆健康状态的报表生成——在对车辆的健康状态进行实时监测时，可将各原始数据录制下来，在离线回放的时候根据数据对该车辆进行人工诊断，之后可以把诊断结果生成报表并打印出来。在生成报表的过程中，还可以追加一些油液分析的结果，把车辆的振动分析结果和油液分析结果一并生成报表。

表1 系统技术指标

表2 诊断方法
