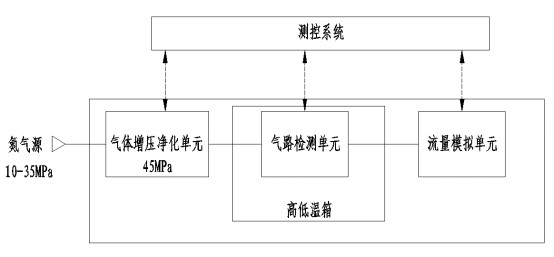

组合阀测试系统主要包括机械系统和测控系统两部分，其中机械系统主要包括气体增压净化单元、气路检测单元、高低温箱、流量模拟单元共4个子系统，各部分系统功能框图如图所示。

组合阀测控系统包括工况调节子系统和时序采集控制子系统两部分，其中工况调节子系统主要负责完成气体增压系统与高低温箱的控制，为被测件建立合适的工况条件；时序采集控制子系统主要负责完成试验时序的控制（实现流量模拟单元的功能和被测件的性能模拟），同时对试验参数（压力、温度）进行自动化采集、存储以及必要的数据处理等。

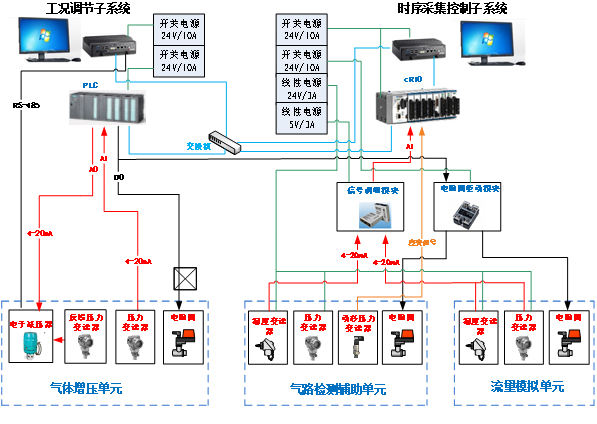

依据现场设备布局与系统功能，测控系统网络架构主要为以下三层：

第一级为现场层，主要为阀门、传感器、电机等现场设备，作为执行机构完成自动化任务。

第二级为测控层，控制级主要为PLC控制器与cRIO采集设备，作为测控核心实现控制程序的运算以及实时数据采集与处理。

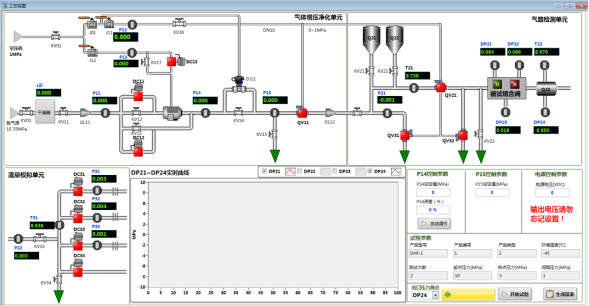

第三级为监控层，主要由操作站组成，实现人机交互、完成测控系统的监测与控制，主要包括被测试验产品的参数、液压系统的参数显示；控制驱动电机、电动调节阀门等。
