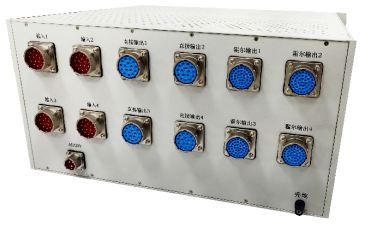

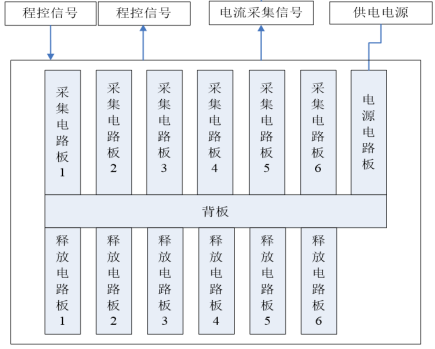

系统主要实现阀门电流及指令状态采集，主要由供电背板、电流采集板、指令采集板、释放电路板组成。

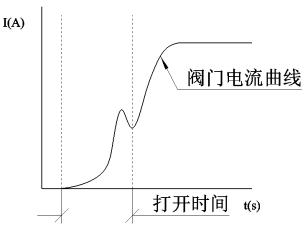

（1） 电磁阀电流打开/关闭时间

（2） 指令采集

指令及开关状态采集系统采集由控制系统输出的指令信号、对应阀门反馈的开关信号以及阀门动作时间等。

阀门状态显示：采集由控制系统输出的指令信号（继电器输出的指令），阀门图标在无指令时为灰色显示，接到指令时淡黄色显示；

阀门信号显示：采集阀门信号反馈的开关信号（红关、绿开），并在流程图上阀门图标上实时显示；

阀门动作时间：显示阀门打开和关闭的动作时间并记录和检索。

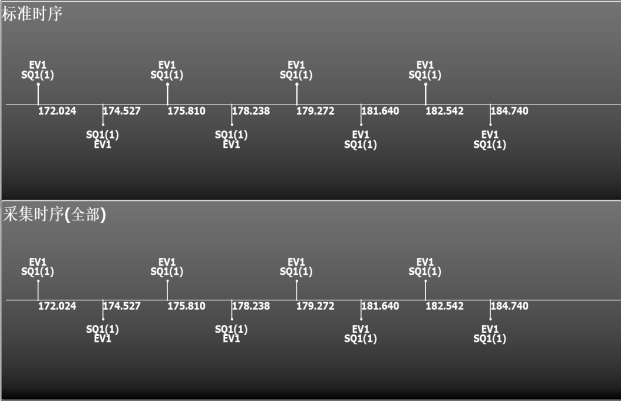

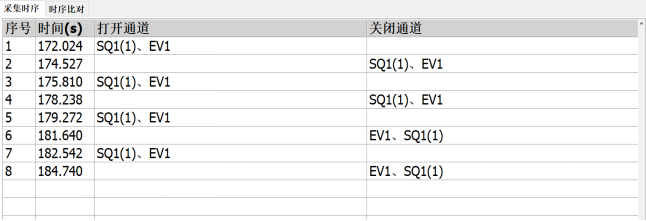

（3） 时序比对

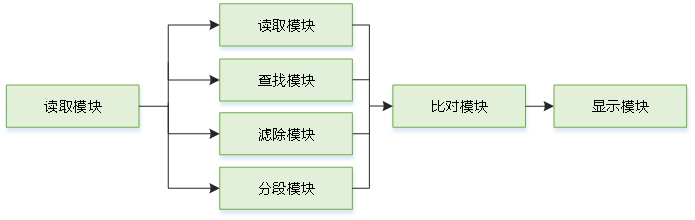

时序比对处理软件主要是对设置发出的标准时序（程控发出的时序）跟时序状态检测采集的时序进行比对来检查时序发出的正确性。时序比对预览单元包括设置模块、读取模块、查找模块、滤除模块、分段模块、比对模块、显示模块。
